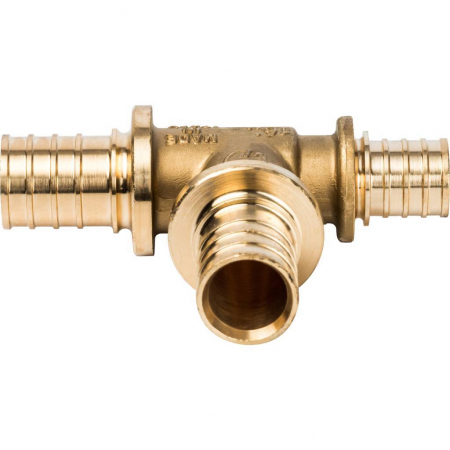

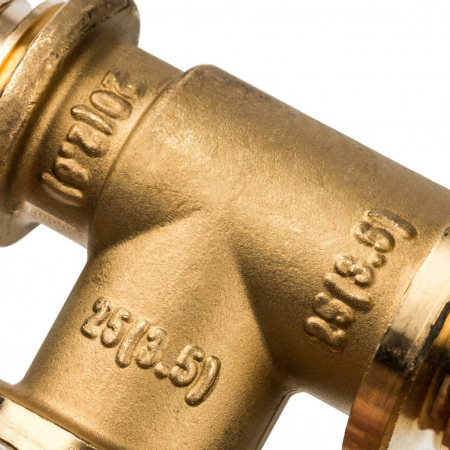

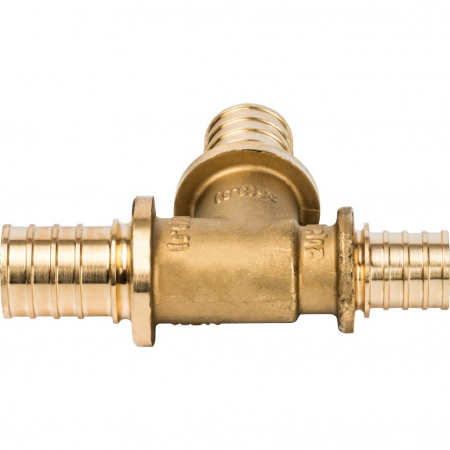

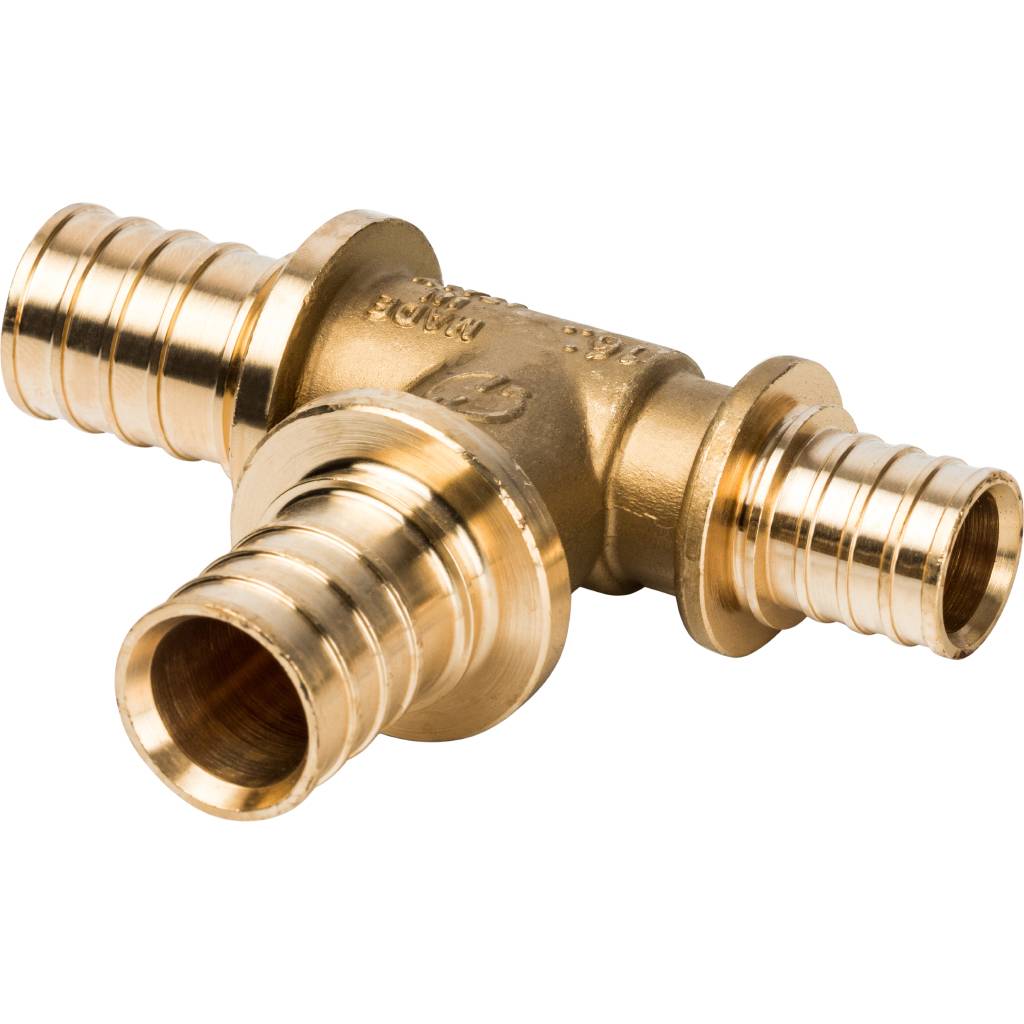

Тройник переходной STOUT 25 x 25 x 20

Соединительные детали (фитинги) прессового типа с надвижной муфтой предназначены для монтажа трубопроводной системы STOUT из труб PE-Ха/EVOH серо-серебристого.

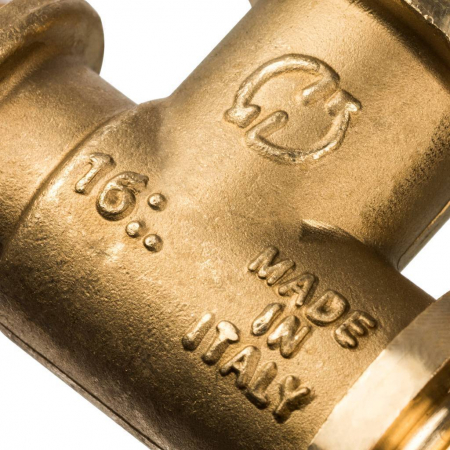

Фитинги производятся в Италии методом горячей штамповки с последующей механической обработкой.
Прессовые соединения являются неразборными, надежными и долговечными. Их герметичность не нарушается в течение всего периода эксплуатации трубопровода. В этой связи такие соединения не требуют контроля, и могут быть скрыты в строительных конструкциях здания.

Устройство фитингов на надвижной гильзе STOUT
Соединительные детали STOUT прессового типа цельнометаллические и выполнены из латуни марки CW617N, которая по европейскому стандарту DIN ЕN 12449-2012 допускается для использования в системах питьевого водоснабжения. Отсутствие в них каких-либо эластичных герметизирующих колец и прокладок гарантирует надежность и долговечность трубопроводной сети.

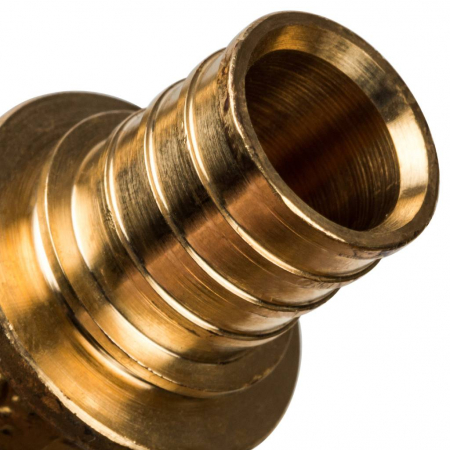

Прессовые соединительные детали состоят из двух элементов: фитинга 1 со штуцером 4 для трубы PE-Xa/EVOH 2 и надвижной муфты (гильзы) 3. Штуцер имеет кольцевые выступы 5 для фиксации трубы на фитинге и герметизации соединения между ними, упорный буртик 6, предотвращающий осевое перемещение трубы относительно фитинга при напрессовке муфты, воротник 7, фиксирующий конечное положение муфты.

Монтаж аксиальных фитингов STOUT
Для монтажа соединительных деталей прессового типа с надвижной муфтой требуются следующие инструменты:
- труборез для пластиковых труб любого типа;
- расширитель трубы механический;
- пресс (тиски) специализированный механический или электрический,
- сменные насадки для удержания деталей фитинга в прессе.
Инструмент может использоваться любого производителя, предназначенный для данного вида работ и размеров применяемых фитингов и трубы STOUT, например, инструмент REHAU.
Монтаж фитинга выполняется в несколько простых шагов. Перед сборкой фитинга необходимо убедиться в отсутствии деформаций или иных повреждений на трубе, на теле фитинга и на его резьбе.
1. Отрежьте трубу перпендикулярно ее оси.
2. Наденьте надвижную муфту фитинга на трубу.
Убедитесь, что фаска внутри муфты находится со стороны среза трубы, а маркировка на ее корпусе – с противоположной!
3. Вставьте расширитель соответствующих размеров в трубу и увеличьте диаметр ее конца.
4. Оденьте трубу на штуцер фитинга до упорного буртика.
5. Сдвиньте муфту на фитинг с помощью пресса с насадками необходимых размеров.
Проверьте, чтобы муфта дошла до воротника фитинга!
При выполнении данной процедуры не допускается применять смазки!
После сборки фитинга не допускается проворачивать трубу, а также изгибать ее ближе 10-ти диаметров от места соединения. Нельзя выравнивать соединение молотком!
