Артикул:
SFC-0024-001620

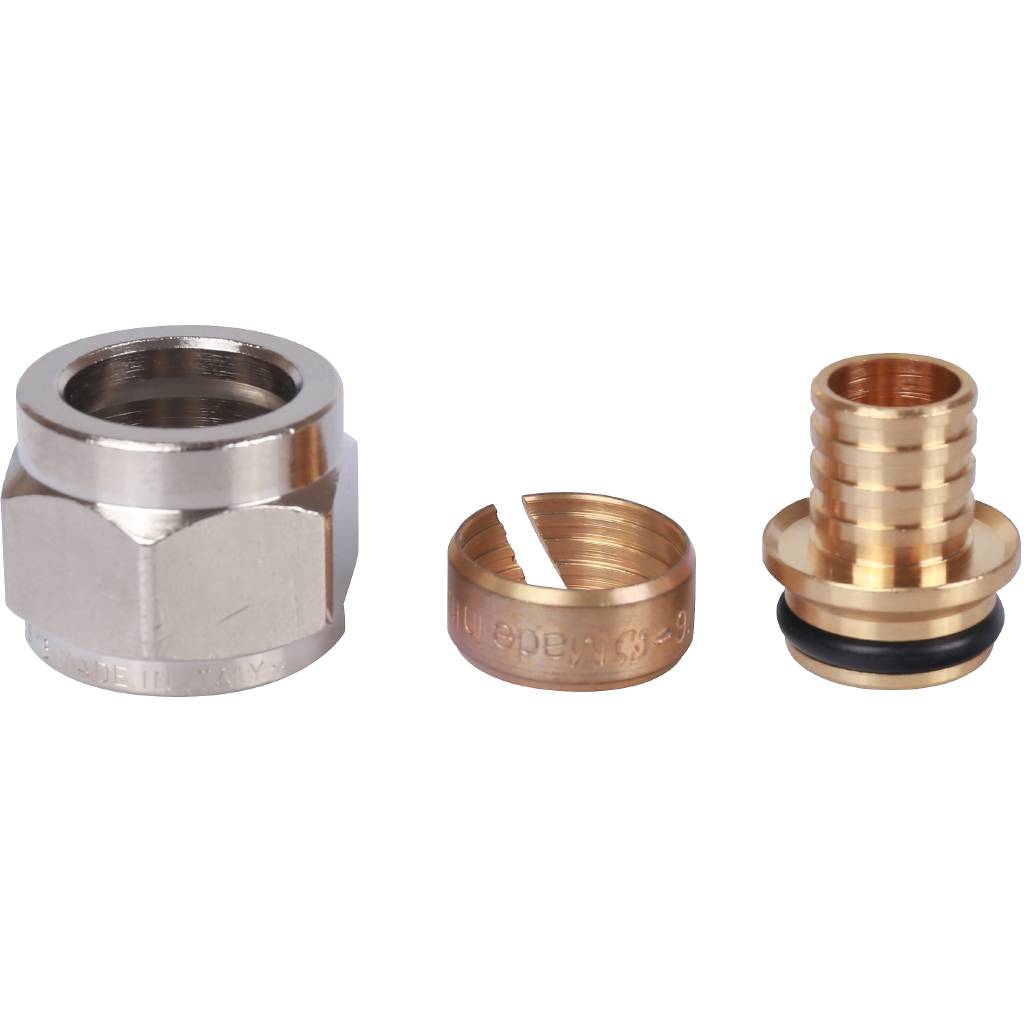

Резьбозажимное соединение STOUT 16х2,0 х 1/2" для труб PEX
Подробности
Характеристики
Диаметр трубы 1 (основной), мм
—
16
Тип соединения фитинга
—
компрессионный фитинг
Вид фитинга
—
евроконус
Резьбовое соединение, дюйм
—
1/2" евроконус
Рабочее давление, бар
—
10
Все характеристики
Фитинги обжимные (компрессионные) STOUT типа «Евроконус» предназначены для присоединения труб STOUT к штуцерам оборудования с наружной резьбой 3/4” или 1/2” и соответствующей геометрией, например, распределительных коллекторов.
Монтаж резьбозажимных соединений STOUT
*Внимание! Обжимные фитинги являются разборным многоразовым соединением и поэтому должны размещаться в доступных для ревизии местах!
При монтаже трубопровода из полимерных труб с использованием компрессионных фитингов типа «Евроконус» необходимо выполнить следующие операции:
1. Проверить отсутствие дефектов на трубе и деталях фитинга, обращая особое внимание на сохранность конусной поверхности и уплотнительного кольца;
2. Обрезать трубу перпендикулярно ее оси инструментом любого производителя;

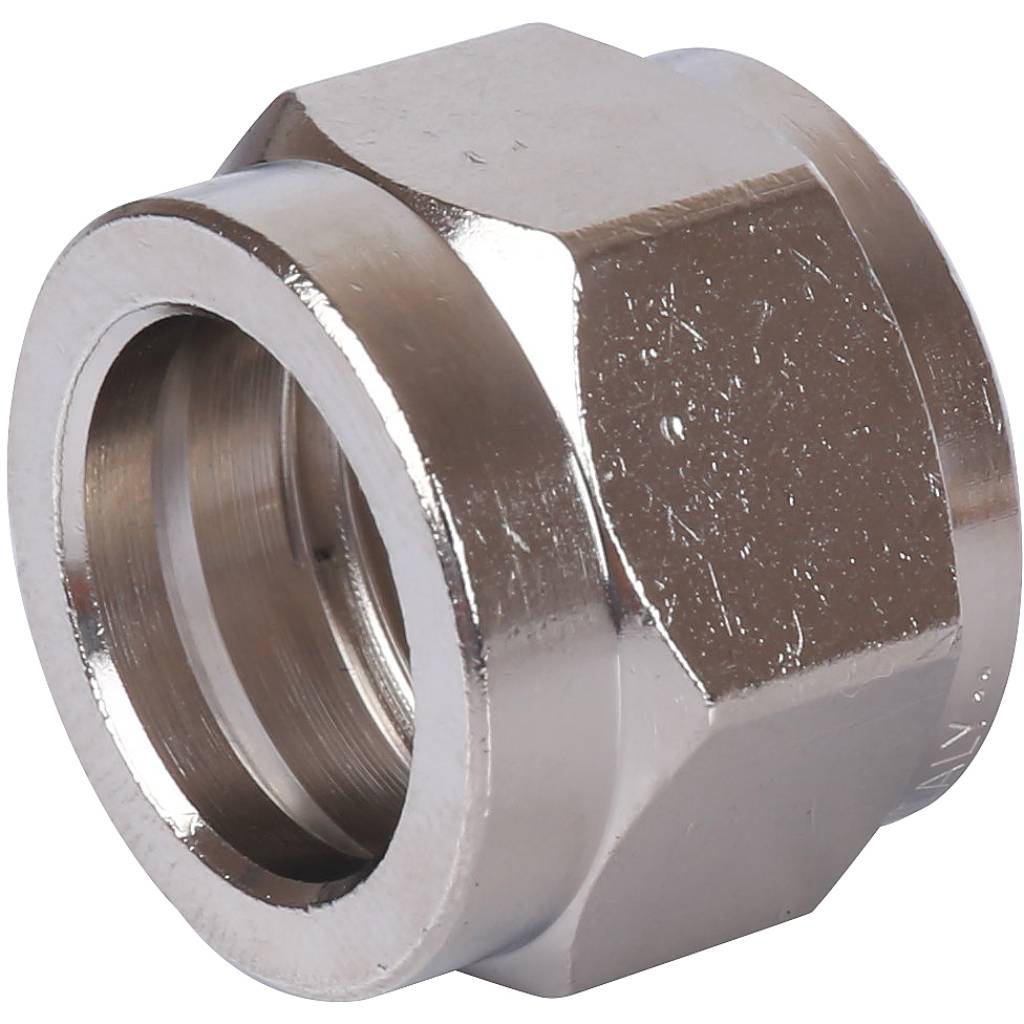

3. Надеть накидную гайку на трубу резьбой в сторону ее обрезанного конца;

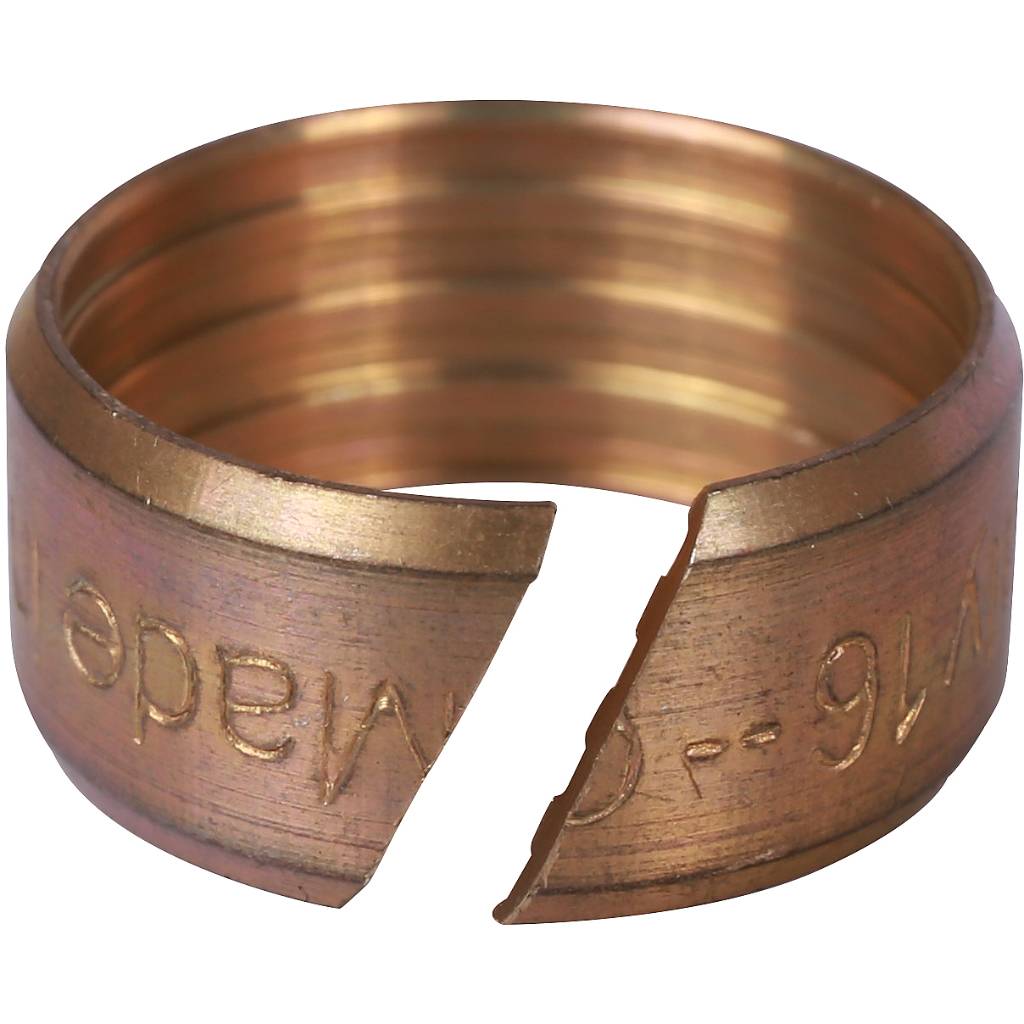

4. Надеть обжимное кольцо на трубу;

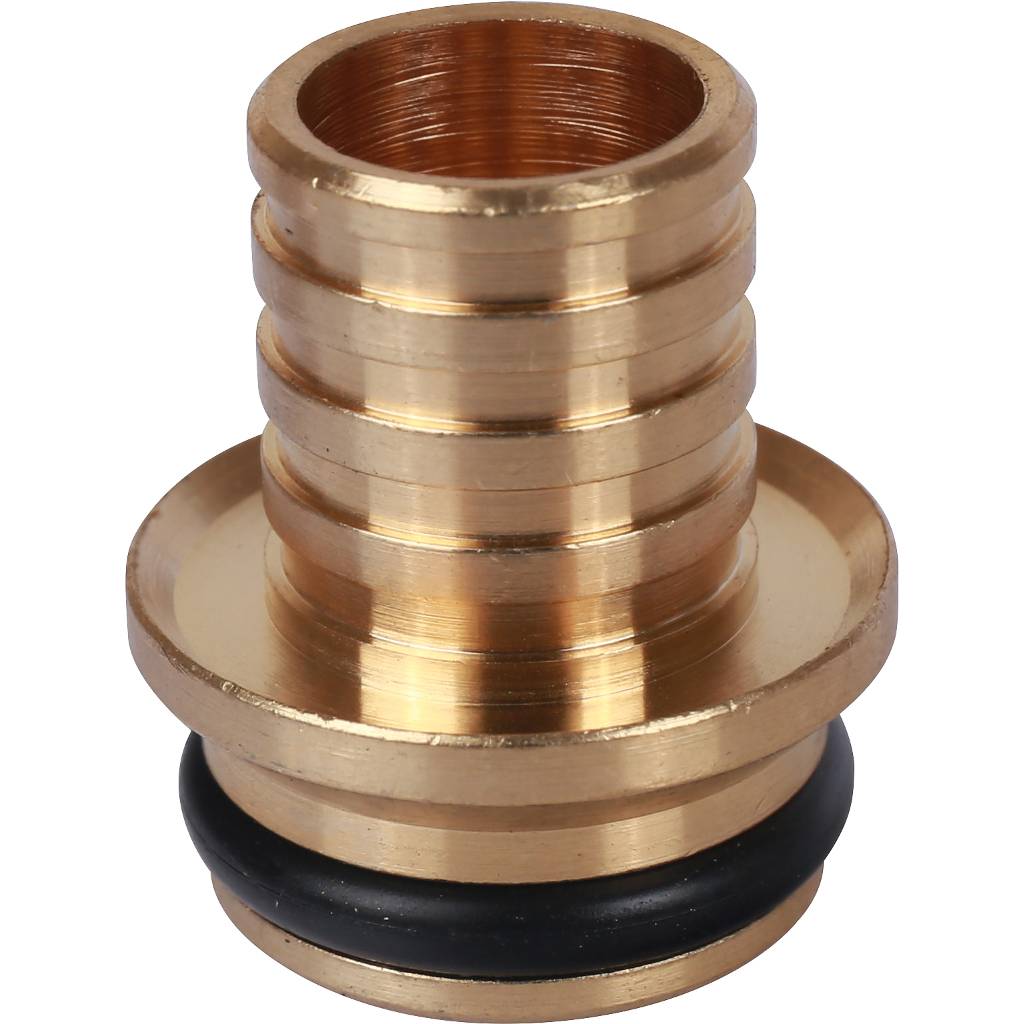

5. Вставить штуцер в трубу до упора;
6. Придвинуть обжимное кольцо к концу трубы;
7. Приставить трубу с фитингом к ответному штуцеру оборудования с геометрией под «Евроконус», например, к выходу распределительного коллектора STOUT, соблюдая их соосность;
8. Накрутить накидную гайку на штуцер оборудования, затянув ее гаечным ключом усилием не более 3,5 Нм.
Монтаж фитинга производится обычным гаечным ключом с открытым зевом без применения специальных инструментов.
Проверка соединений на герметичность осуществляется в течение 30 мин. давлением воды в трубопроводе в 1,5 раза превышающим рабочее, но не менее 6 бар. При обнаружении протечки следует осторожно подтянуть накидную гайку на 1/4 оборота.
Монтаж резьбозажимных соединений STOUT
*Внимание! Обжимные фитинги являются разборным многоразовым соединением и поэтому должны размещаться в доступных для ревизии местах!
При монтаже трубопровода из полимерных труб с использованием компрессионных фитингов типа «Евроконус» необходимо выполнить следующие операции:
1. Проверить отсутствие дефектов на трубе и деталях фитинга, обращая особое внимание на сохранность конусной поверхности и уплотнительного кольца;
2. Обрезать трубу перпендикулярно ее оси инструментом любого производителя;
3. Надеть накидную гайку на трубу резьбой в сторону ее обрезанного конца;
4. Надеть обжимное кольцо на трубу;
5. Вставить штуцер в трубу до упора;
6. Придвинуть обжимное кольцо к концу трубы;
7. Приставить трубу с фитингом к ответному штуцеру оборудования с геометрией под «Евроконус», например, к выходу распределительного коллектора STOUT, соблюдая их соосность;
8. Накрутить накидную гайку на штуцер оборудования, затянув ее гаечным ключом усилием не более 3,5 Нм.
Монтаж фитинга производится обычным гаечным ключом с открытым зевом без применения специальных инструментов.
Проверка соединений на герметичность осуществляется в течение 30 мин. давлением воды в трубопроводе в 1,5 раза превышающим рабочее, но не менее 6 бар. При обнаружении протечки следует осторожно подтянуть накидную гайку на 1/4 оборота.
|
Диаметр трубы 1 (основной), мм
|
16 |
|
Тип соединения фитинга
|
компрессионный фитинг |
|
Вид фитинга
|
евроконус |
|
Резьбовое соединение, дюйм
|
1/2" евроконус |
|
Рабочее давление, бар
|
10 |
|
Материал корпуса
|
латунь |
|
Макс. рабочая температура, °C
|
95 |
|
Вес, кг
|
0.044 |
|
Высота, мм
|
24 |
|
Ширина, мм
|
24 |
|
Длина, мм
|
20 |
|
Гарантия
|
2 года |
|
Вес брутто, кг
|
0.05 |
|
Ширина с упаковкой, мм
|
50 |
|
Высота с упаковкой, мм
|
30 |
|
Глубина с упаковкой, мм
|
50 |
