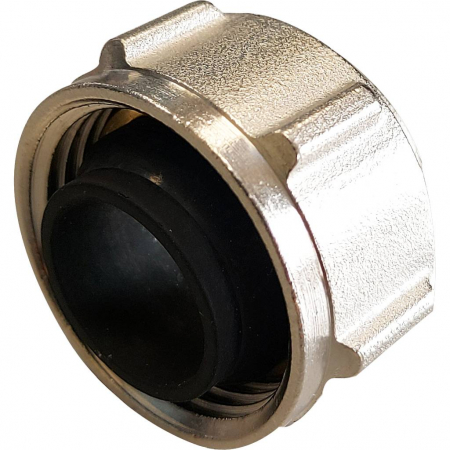

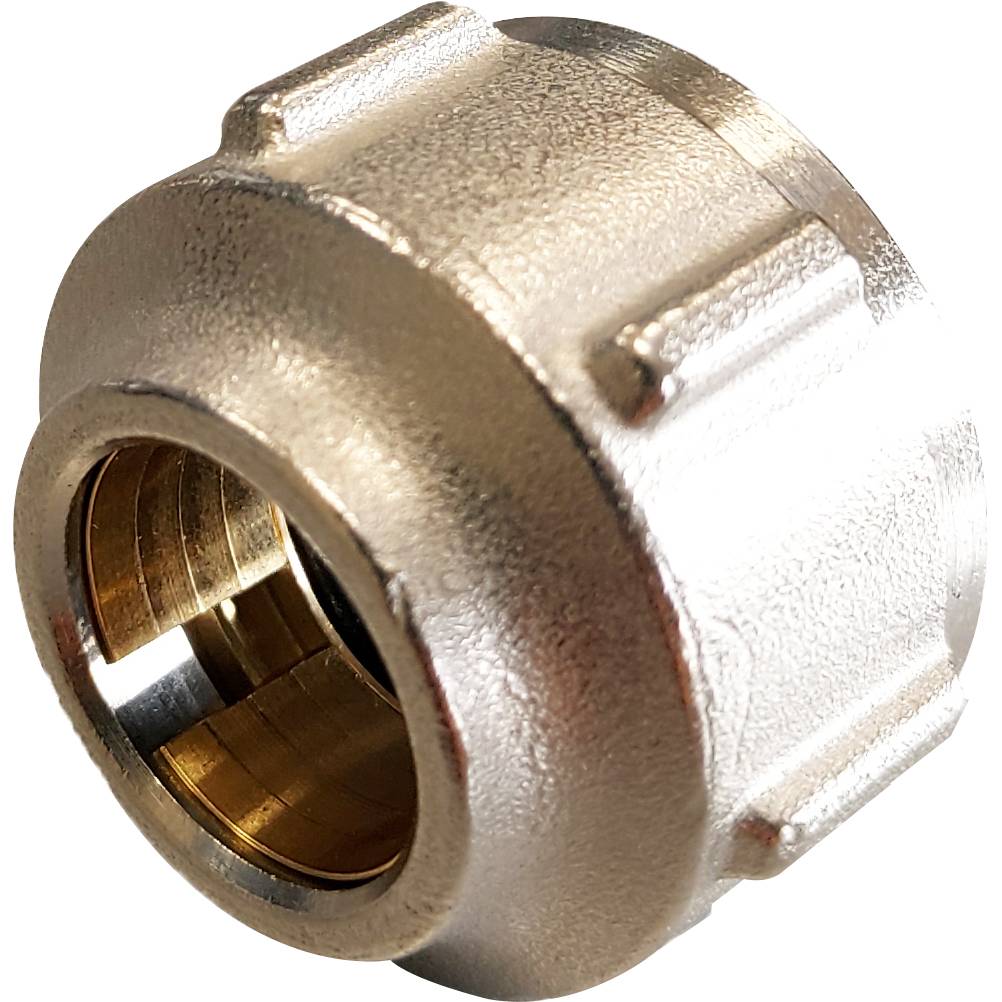

Резьбозажимное соединение для медных трубок 15 мм х 3/4" STOUT
Подробности
584 ₽
Есть в наличии: 162
Нашли дешевле?
В корзину
Купить в 1 клик
Характеристики
Диаметр трубы 1 (основной), мм
—
медные трубки D15
Тип соединения фитинга
—
компрессионный фитинг
Вид фитинга
—
евроконус
Резьбовое соединение, дюйм
—
3/4" евроконус
Рабочее давление, бар
—
8
Все характеристики
Фитинги обжимные (компрессионные) STOUT типа «Евроконус» предназначены для присоединения труб STOUT к штуцерам оборудования с наружной резьбой 3/4" или 1/2" и соответствующей геометрией, например, распределительных коллекторов.
Фитинги SFC-0020- и SFC-0021- состоят из трех элементов: штуцера 2 с коническим торцом, обжимного разрезного кольца 3 и накидной гайки 4. На штуцере имеются кольцевые углубления, а со стороны конуса надето уплотнительное кольцо 1 (у штуцера SFC-0021- дополнительно имеются уплотнительные кольца с противоположной стороны). При накручивании гайки на выходной элемент соединяемого с трубой распределительного коллектора разрезное кольцо стягивается, обжимая трубу на штуцере фитинга.
Фитинг SFC-0023- состоит из уплотнительной втулки 5, нажимной втулки 6 и накидной гайки 4.
Монтаж резьбозажимных соединений STOUT
*Внимание! Обжимные фитинги являются разборным многоразовым соединением и поэтому должны размещаться в доступных для ревизии местах!
При монтаже трубопровода из полимерных труб с использованием компрессионных фитингов типа «Евроконус» необходимо выполнить следующие операции:
1. Проверить отсутствие дефектов на трубе и деталях фитинга, обращая особое внимание на сохранность конусной поверхности и уплотнительного кольца;
2. Обрезать трубу перпендикулярно ее оси инструментом любого производителя;
3. Надеть накидную гайку на трубу резьбой в сторону ее обрезанного конца;
4. Надеть обжимное кольцо на трубу;
5. Вставить штуцер в трубу до упора;
6. Придвинуть обжимное кольцо к концу трубы;
7. Приставить трубу с фитингом к ответному штуцеру оборудования с геометрией под «Евроконус», например, к выходу распределительного коллектора STOUT, соблюдая их соосность;
8. Накрутить накидную гайку на штуцер оборудования, затянув ее гаечным ключом усилием не более 3,5 Нм.
Монтаж фитинга производится обычным гаечным ключом с открытым зевом без применения специальных инструментов.
Проверка соединений на герметичность осуществляется в течение 30 мин. давлением воды в трубопроводе в 1,5 раза превышающим рабочее, но не менее 6 бар. При обнаружении протечки следует осторожно подтянуть накидную гайку на 1/4 оборота.
Фитинги SFC-0020- и SFC-0021- состоят из трех элементов: штуцера 2 с коническим торцом, обжимного разрезного кольца 3 и накидной гайки 4. На штуцере имеются кольцевые углубления, а со стороны конуса надето уплотнительное кольцо 1 (у штуцера SFC-0021- дополнительно имеются уплотнительные кольца с противоположной стороны). При накручивании гайки на выходной элемент соединяемого с трубой распределительного коллектора разрезное кольцо стягивается, обжимая трубу на штуцере фитинга.
Фитинг SFC-0023- состоит из уплотнительной втулки 5, нажимной втулки 6 и накидной гайки 4.
Монтаж резьбозажимных соединений STOUT
*Внимание! Обжимные фитинги являются разборным многоразовым соединением и поэтому должны размещаться в доступных для ревизии местах!
При монтаже трубопровода из полимерных труб с использованием компрессионных фитингов типа «Евроконус» необходимо выполнить следующие операции:
1. Проверить отсутствие дефектов на трубе и деталях фитинга, обращая особое внимание на сохранность конусной поверхности и уплотнительного кольца;
2. Обрезать трубу перпендикулярно ее оси инструментом любого производителя;
3. Надеть накидную гайку на трубу резьбой в сторону ее обрезанного конца;
4. Надеть обжимное кольцо на трубу;
5. Вставить штуцер в трубу до упора;
6. Придвинуть обжимное кольцо к концу трубы;
7. Приставить трубу с фитингом к ответному штуцеру оборудования с геометрией под «Евроконус», например, к выходу распределительного коллектора STOUT, соблюдая их соосность;
8. Накрутить накидную гайку на штуцер оборудования, затянув ее гаечным ключом усилием не более 3,5 Нм.
Монтаж фитинга производится обычным гаечным ключом с открытым зевом без применения специальных инструментов.
Проверка соединений на герметичность осуществляется в течение 30 мин. давлением воды в трубопроводе в 1,5 раза превышающим рабочее, но не менее 6 бар. При обнаружении протечки следует осторожно подтянуть накидную гайку на 1/4 оборота.
|
Диаметр трубы 1 (основной), мм
|
медные трубки D15 |
|
Тип соединения фитинга
|
компрессионный фитинг |
|
Вид фитинга
|
евроконус |
|
Резьбовое соединение, дюйм
|
3/4" евроконус |
|
Рабочее давление, бар
|
8 |
|
Материал корпуса
|
латунь |
|
Максимальная температура, °С
|
90 |
|
Вес, кг
|
0.1 |
|
Гарантия
|
5 лет |
|
Страна производства
|
Италия |
